Anfassystem UZ50 TRIUMPH
Beschreibung

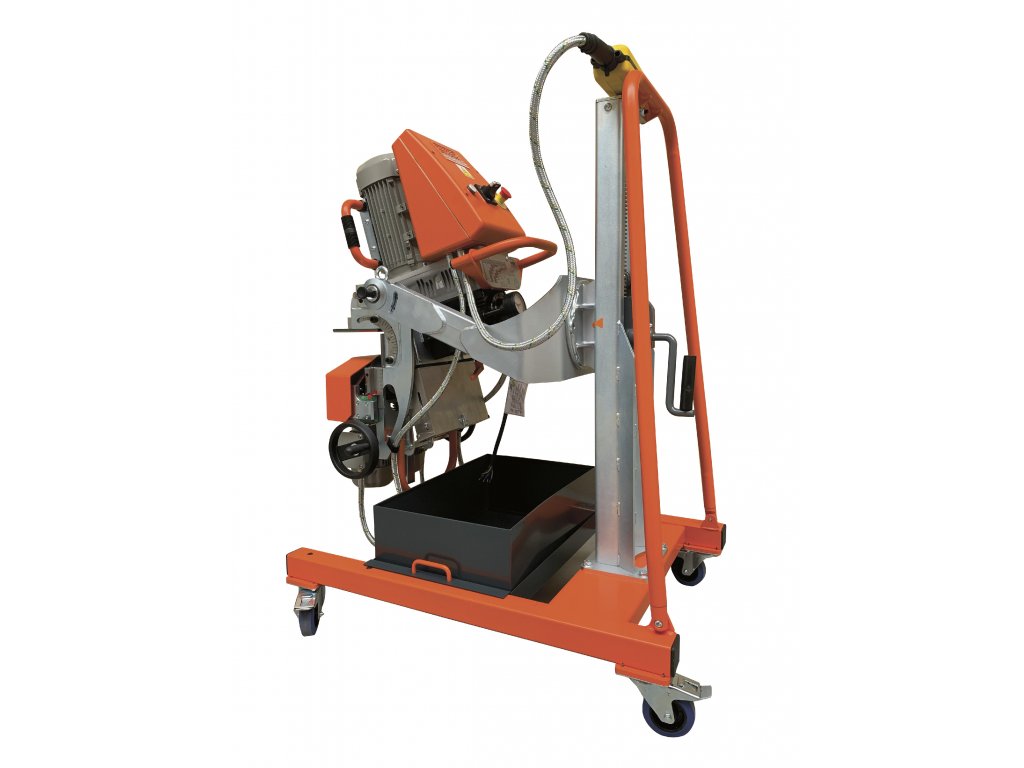

Anfassystem UZ50 TRIUMPH
- Maximale Fasenbreite 62 mm
- mit automatischem Vorschub

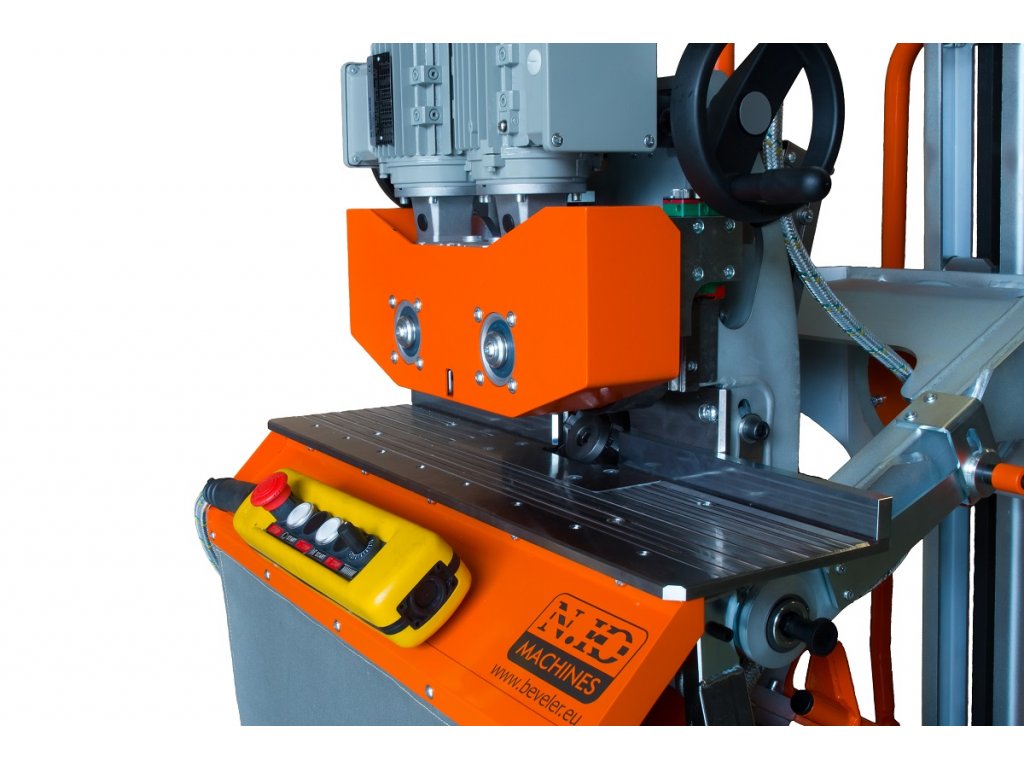

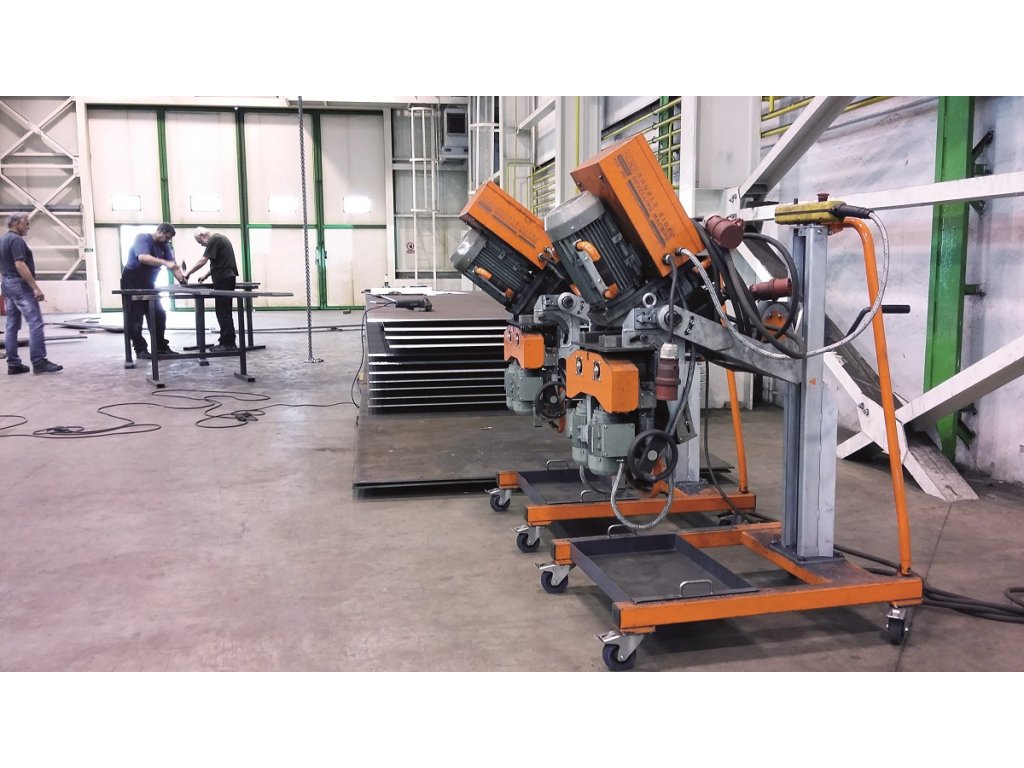

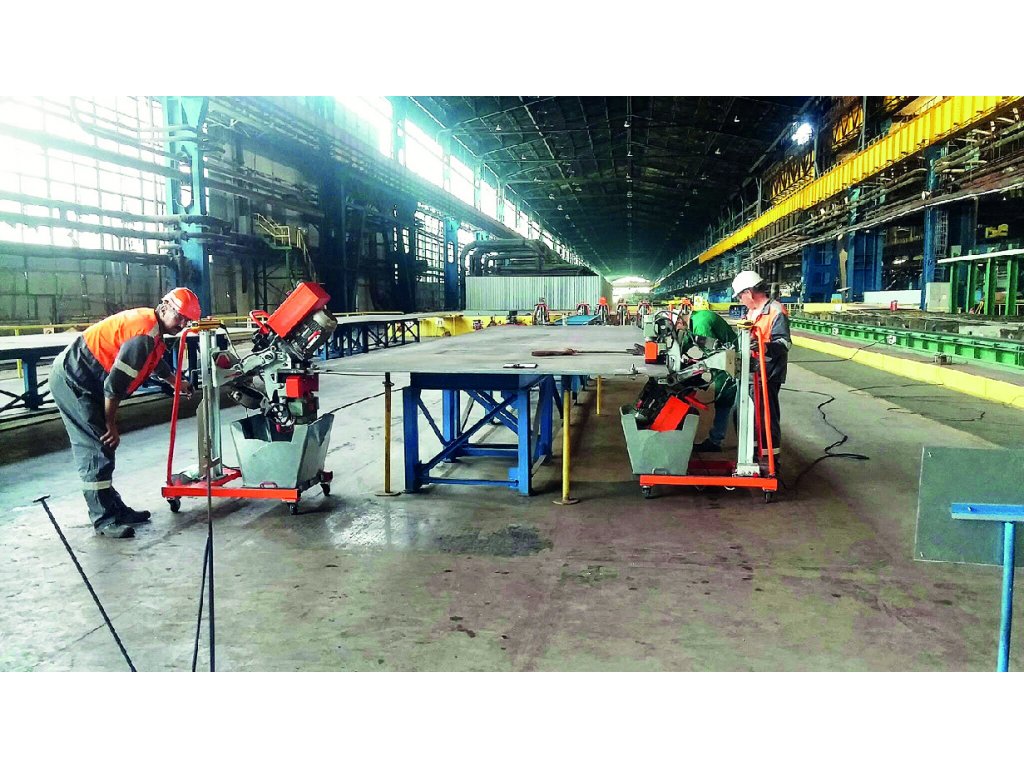

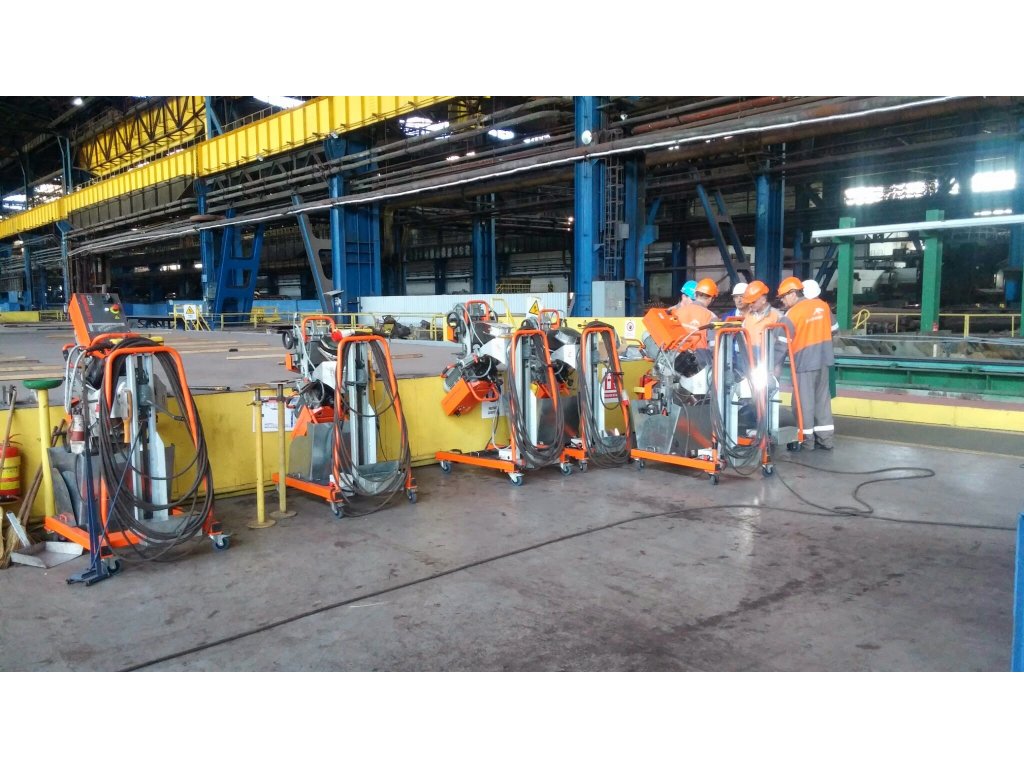

Das Anfassystem UZ50 Triumph ist ein weiteres aus der Reihe der einzigartigen Lösungen, die N.KO Machines entwickelt hat. Grundsätzlich werden hierbei drei Anfassysteme in einer Maschine kombiniert. UZ50 Triumph kann als mobile Anfasmaschine verwendet werden mit einer Geschwindigkeit von bis zu 1,2 m/min und einer Fasenwinkel-Einstellung von 15°- 50°. Darüber hinaus ist es möglich, die gesamte Bearbeitungseinheit auf den Kopf zu stellen und Fasen für die X- und K-Form der Schweißnahtkontur zu erstellen, ohne Materialhandling. Möglich wird diese Anwendung durch den Drehmechanismus des 3D-Manipulators, der zur Standardausrüstung der Maschine gehört. Die Maschine kann optional mit einer Sonderausstattung UZP 30 als stationäre Anfasmaschine umgebaut werden. Dieser Umbau ist für die Bearbeitung kleinerer Teile mit einer Mindestlänge der Fasenkante von 200 mm vorgesehen.
Einstellbare Schnittbedingungen ermöglichen es der UZ50 schwierige Materialien wie Edelstahl, Hardox (Panzerstahl), Weldox und Domex aus unlegiertem Kohlenstoffstahl zu bearbeiten.
Der 3D-Manipulator ermöglicht die Anpassung des UZ50 an alle Unebenheiten oder Verformungen in der Länge des bearbeiteten Materials. Es ermöglicht auch das Arbeiten auf unebenem Boden.
Bei Bedarf ist es durch die Schnellkupplungsfunktion innerhalb weniger Sekunden möglich, die UZ50 komplett vom Manipulator zu trennen und diese separat zu verwenden.
- Automatischer Vorschub mit stufenloser Einstellung der Vorschubgeschwindigkeit im Bereich von 0-1,2m/min.
- Hochgeschwindigkeit-Fräse ausgestattet mit Wendeplatten, mit verlängerter Lebensdauer

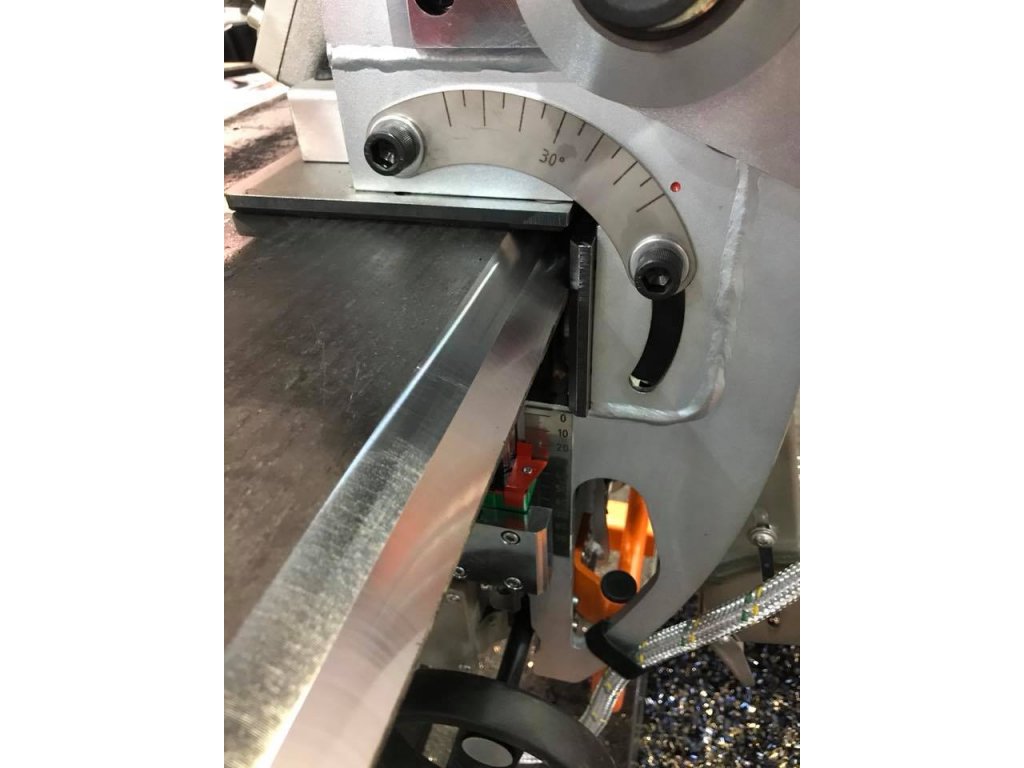

- Die variable Einstellung des gewünschten Winkels im Bereich von 15°- 60°, ohne dass Teile ausgetauscht werden müssen
- Alle elektronischen Teile sind im staubdichten Gehäuse mit erhöhter Vibrationsfestigkeit
- Ausgestattet mit den modernsten Sicherheitsfunktionen
- Die Möglichkeit zum Kauf der ASP – Active Smart Protection
- Die Maschine bearbeitet schwierige Materialien wie z. B. Edelstahl, Hardox, Weldox und Domex
Technische Daten:
- Max. Fasenbreite (Hypotenuse): 62 mm
- Einstellbreich Fasenwinkel: 15° - 50°
- Materialstärke: 7 mm - 80 mm
- Leistung Fräsmotor: 4000 W
- Vorschub: 0 - 1,2 m/min
- Gewicht: 175 kg
- Abmessung: 1010 x 745 x 1326 mm
- Anzahl der Wendeplatten: 5 Stück
Im Preis inbegriffen:
- Anfassystem UZ50 TRIUMPH
- Werkzeug
- Verpackt in einem Holzkiste
-
Benutzerhandbuch
Art. Nr.: 1940
Verwandte Produkte
-
Art.-Nr.: 1948
-
Art.-Nr.: 18654
-
Art.-Nr.: NMF0107
Ähnliche Produkte
-
Art.-Nr.: 1941
| Gewicht | 233 kg |
| Gewicht: (?) | 175 kg |
| Max. Fasenbreite (Hypotenuse): | 62 mm |
| Einstellbreich Fasenwinkel: | 15° - 50° |
| Materialstärke: | 7 mm - 80 mm |
| Leistung Fräsmotor: | 4000 W |
| Vorschub: | 0 - 1,2 m/min |
| Abmessung: | 1010 x 745 x 1326 mm |
| Anzahl der Wendeplatten: | 5 Stück |
